Беспроводные системы автоматизации учета энергоресурсов
Технологии автоматизации учета энергоресурсов, предлагаемые ECOMATRIX, позволяют обеспечивать беспроводной дистанционный сбор данных с объектовых и индивидуальных приборов учета воды, тепла, электроэнергии и газа, и передавать информацию в центральную базу данных для обработки, отображения, составления счетов, поиска неисправностей и анализа. Эти технологии позволяют обслуживающим организациям экономить время и деньги, благодаря отсутствию необходимости посещения каждого объекта измерения для визуального снятия показаний. Преимущество данного решения - сбор данных осуществляется в реальном времени, что намного более объективно по сравнению с оценками, основанными на статистических данных. Эта информация, в сочетании с удобным инструментарием для анализа, помогает энергоснабжающим компаниям и клиентам организовать учет и экономное потребление энергоресурсов, оперативно реагировать на внештатные ситуации, протечки и пр.
ECOMATRIX предлагает технологии беспроводного сбора данных, основанные на передаче информации по радиоканалу (RF) в разрешенных диапазонах частот 433 и 868 MHz и двух способах сбора данных - Система считывания на ходу/из автомобиля (WalkBy/DriveBy) и Система фиксированного сбора данных. Гибкость системы ECOMATRIX позволяет использовать ее как для работы с большим количеством объектов, разнесенным по различным районам городов или областей, так и для одного или нескольких домов.

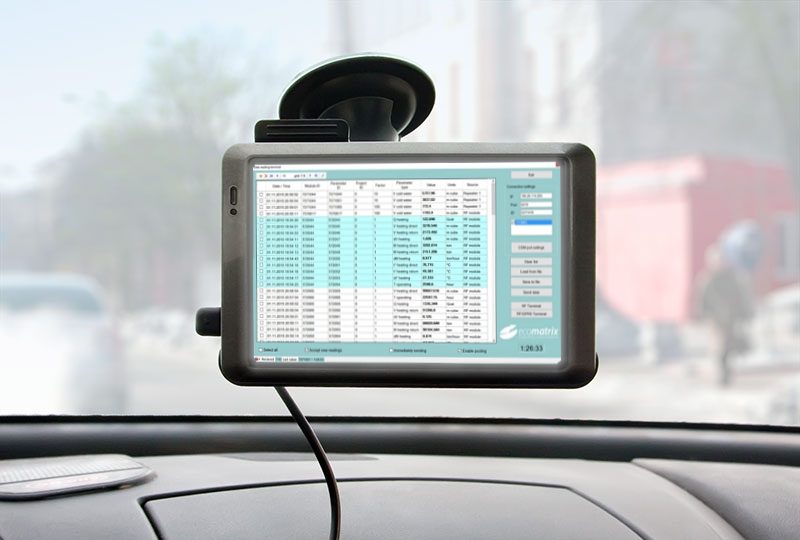

Система WalkBy позволяет пользователю при обходе объектов собирать показания приборов учета, используя планшетный компьютер с подключенным приемным устройством RF Терминал (EM3011). Далее собранная информация через Интернет передается на сервер системы. Система DriveBy устанавливается в автомобиле. Устройство считывания автоматически собирает данные во время объезда зоны с установленными приборами учета. В состав системы входят: ноутбук или планшет, программное обеспечение, RF Терминал (EM3011) и внешняя антенна.
Система фиксированного сбора данных позволяет производить сбор информации о потреблении энергоресурсов автоматически в режиме реального времени. Для этой цели используется сеть концентраторов GateWay, с помощью которых информация со счетчиков через радиопередающие модули передается на сервер системы для накопления и обработки. Для расширения зон радиоохвата концентраторов используются ретрансляторы Repeater RF.
Оборудование передачи данных

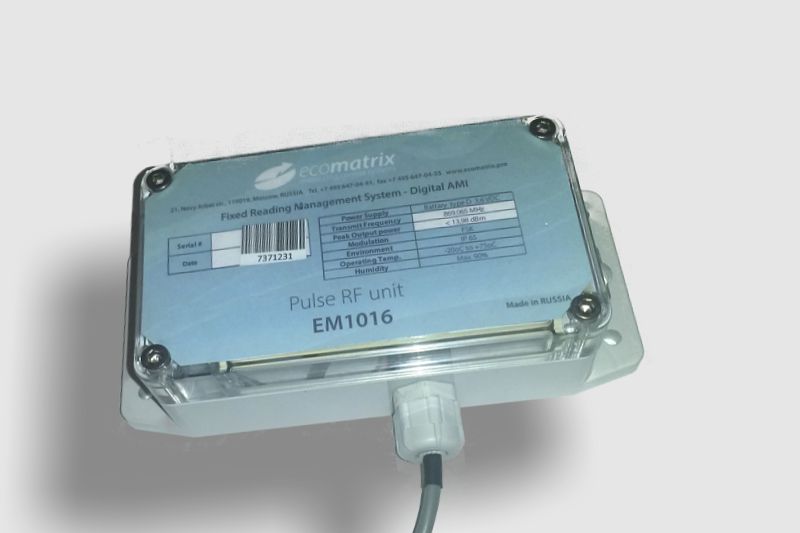

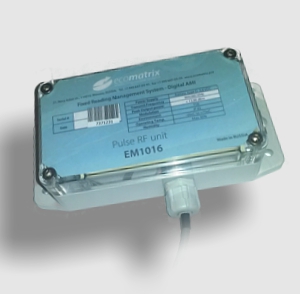

Импульсный RF модуль (EM1016)
Внешний радиопередающий модуль для передачи данных от счетчиков воды, электричества и газа с импульсными выходами. Имеет 4 импульсных входа для подключения счетчиков. Питание от литиевых батарей со сроком эксплуатации более 12 лет. Настройки общие и по каждому входу устанавливаются по радио с помощью RF Терминала (ЕМ3011) и специального ПО. Встроенный архив позволяет сохранять текущие, часовые и суточные значения по каждому входу в течении 12 месяцев.

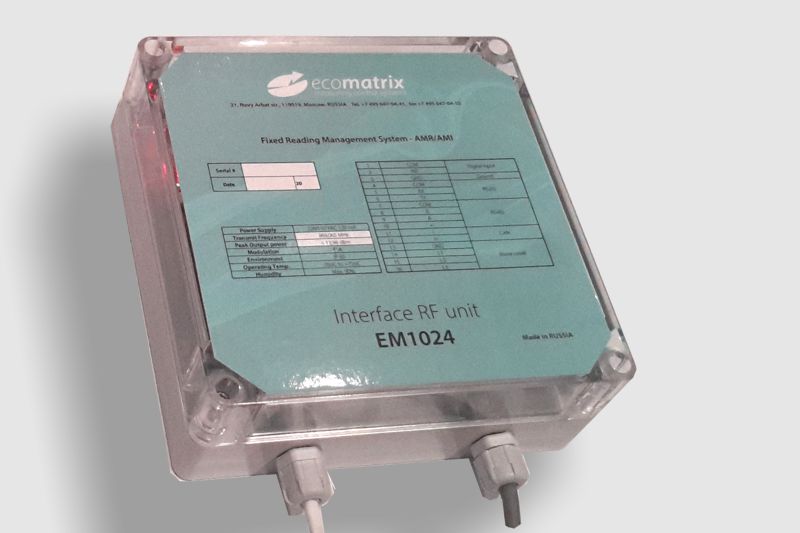

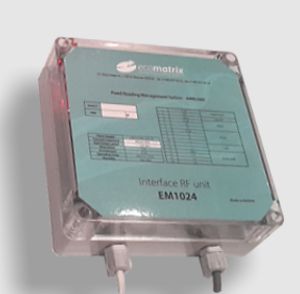

Интерфейсный RF модуль (EM1024)
Внешний радиопередающий модуль для передачи данных с расходомеров и других устройств с интерфейсами RS232/485/CAN. Питание от сети 220 VAC. Модуль имеет встроенные интерфейсы RS232, RS485, CAN, а также 3 входа сигнализатора уровня жидкости (контроль подтопления) и 1 цифровой вход для подключения устройств сигнализации.

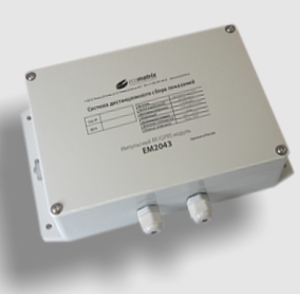

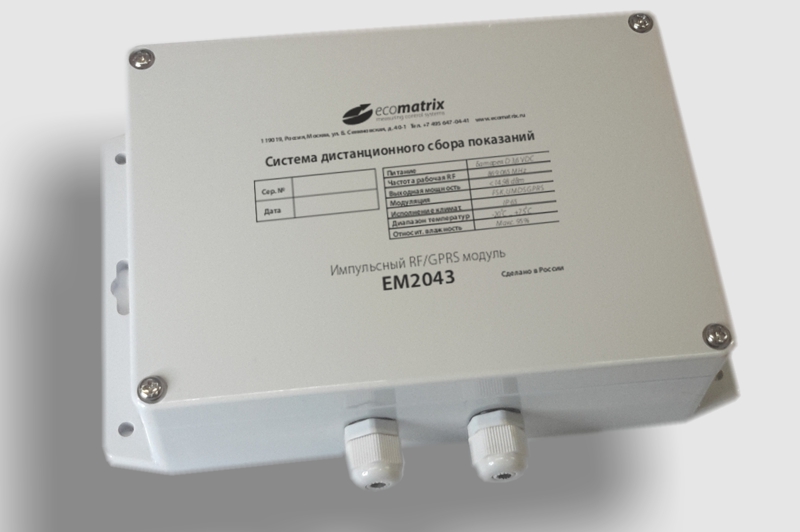

Импульсный RF/GPRS модуль (EM2043)
Внешний модуль для передачи по радиоканалу и/или каналу сотовой связи (GPRS) данных от счетчиков воды, газа и электроэнергии с импульсными выходами, а также от подключенного к модулю датчику давления. Модуль имеет 3 импульсных входа для подключения счетчиков, 1 аналоговый вход 0,4...2/(0...10) VDC для датчика давления, а также дискретные входы сигнализации. Питание от встроенной литиевой батареи, срок службы которой не менее 7 лет (включая питание подключенного к модулю датчика давления).

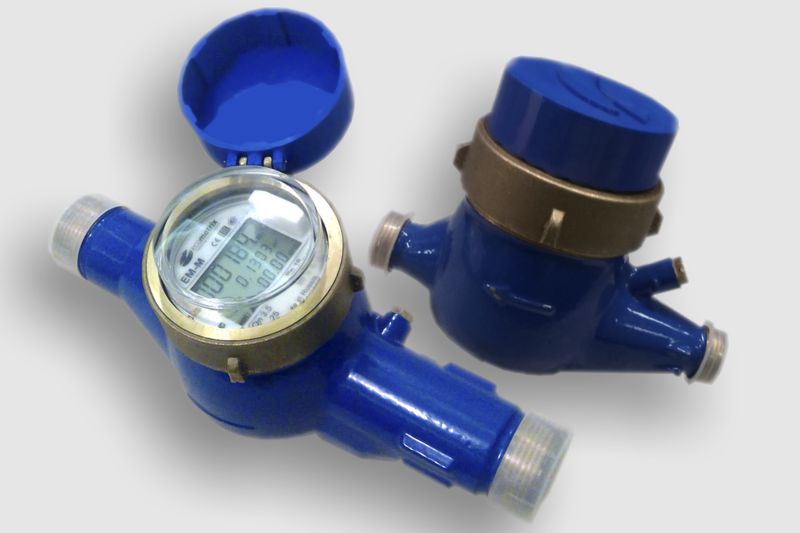

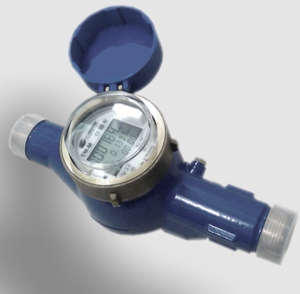

Водяные счетчики со встроенным радиомодулем (EM-M)
Счетчики ЕМ-М - многоструйные, Ду 15, 20, 25, 32, 40 и 50 мм. Предназначены для измерения, архивации и дистанционной передачи по радиоканалу объема питьевой воды, протекающей в системах водоснабжения - холодного (при температуре от 0,1 до 50С и давлении до 16 bar) и горячего (от 0,1 до 90С и давлении до 16 bar). Антимагнитная защита, IP68, метрологический класс "С". .

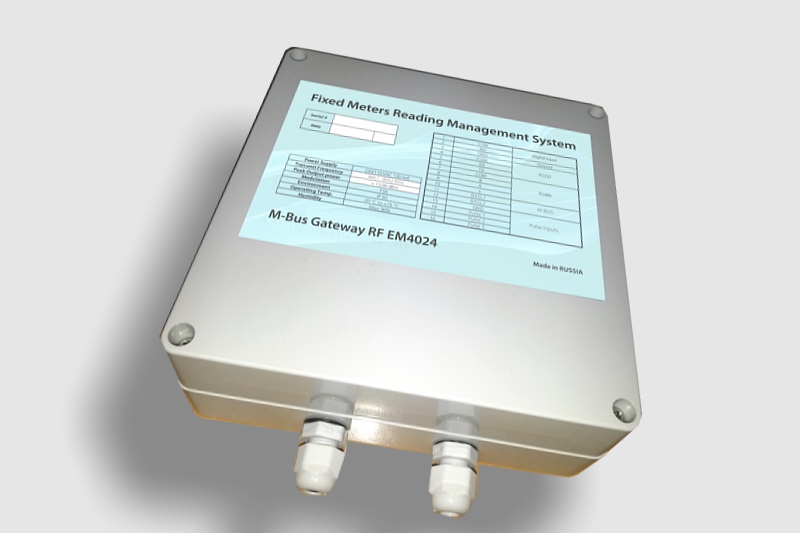

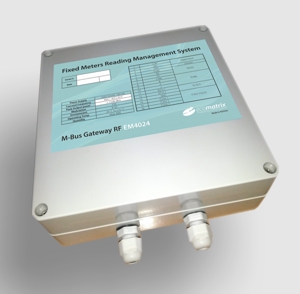

M-Bus Gateway RF модуль (EM4024)
M-Bus Gateway RF позволяет передавать данные в сети M-Bus от радиопередающих устройств ECOMATRIX (счетчиков с модулями EM1016, EM2043, EM1024) и от других устройств и сетей, использующих открытые протоколы (например, Modbus RTU и др.). Питание 220 VAC. Модуль имеет встроенные интерфейсы RS232, RS485, M-Bus, 3 импульсных входа от счетчиков с импульсным выходом и 1 цифровой вход.
Оборудование сбора данных

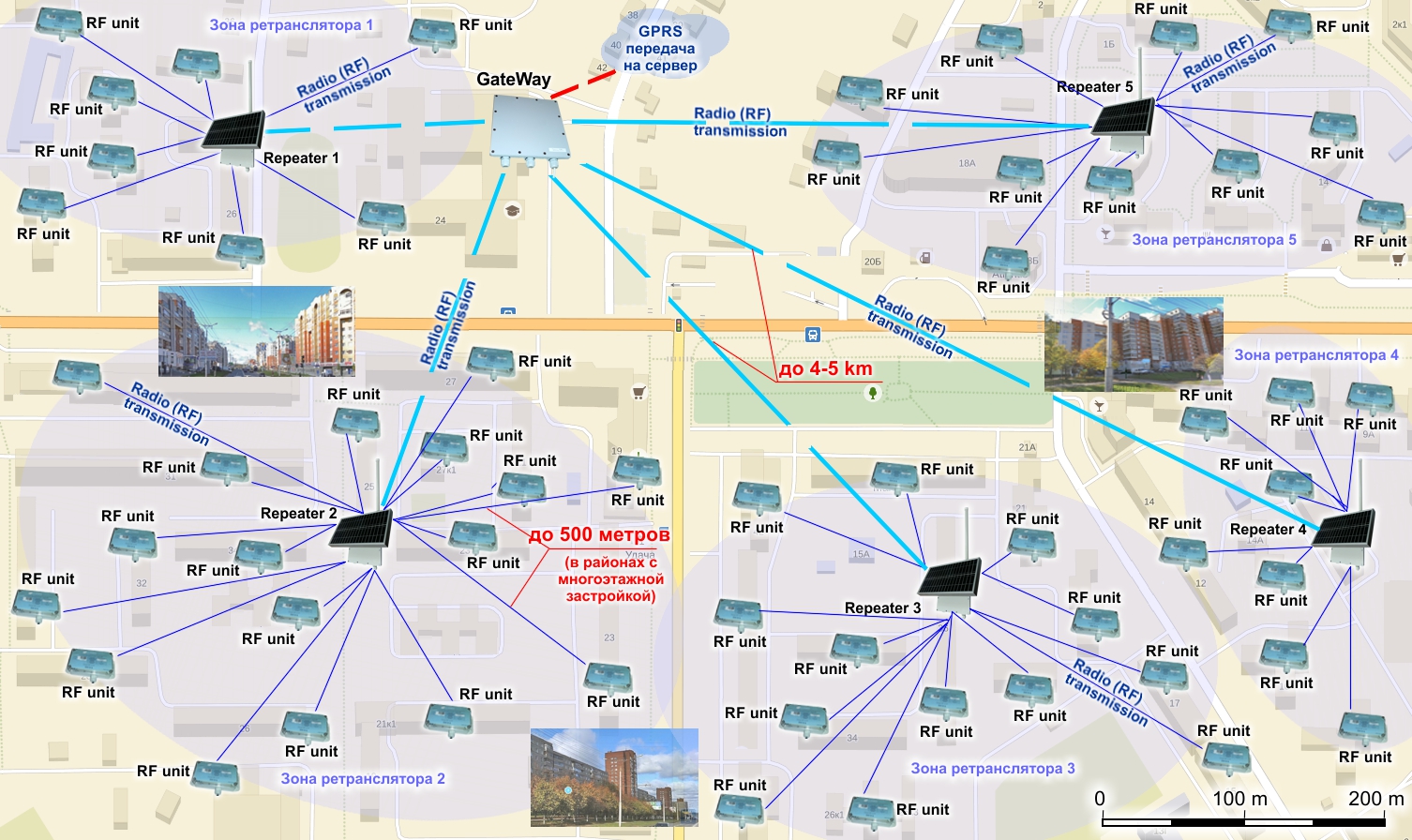

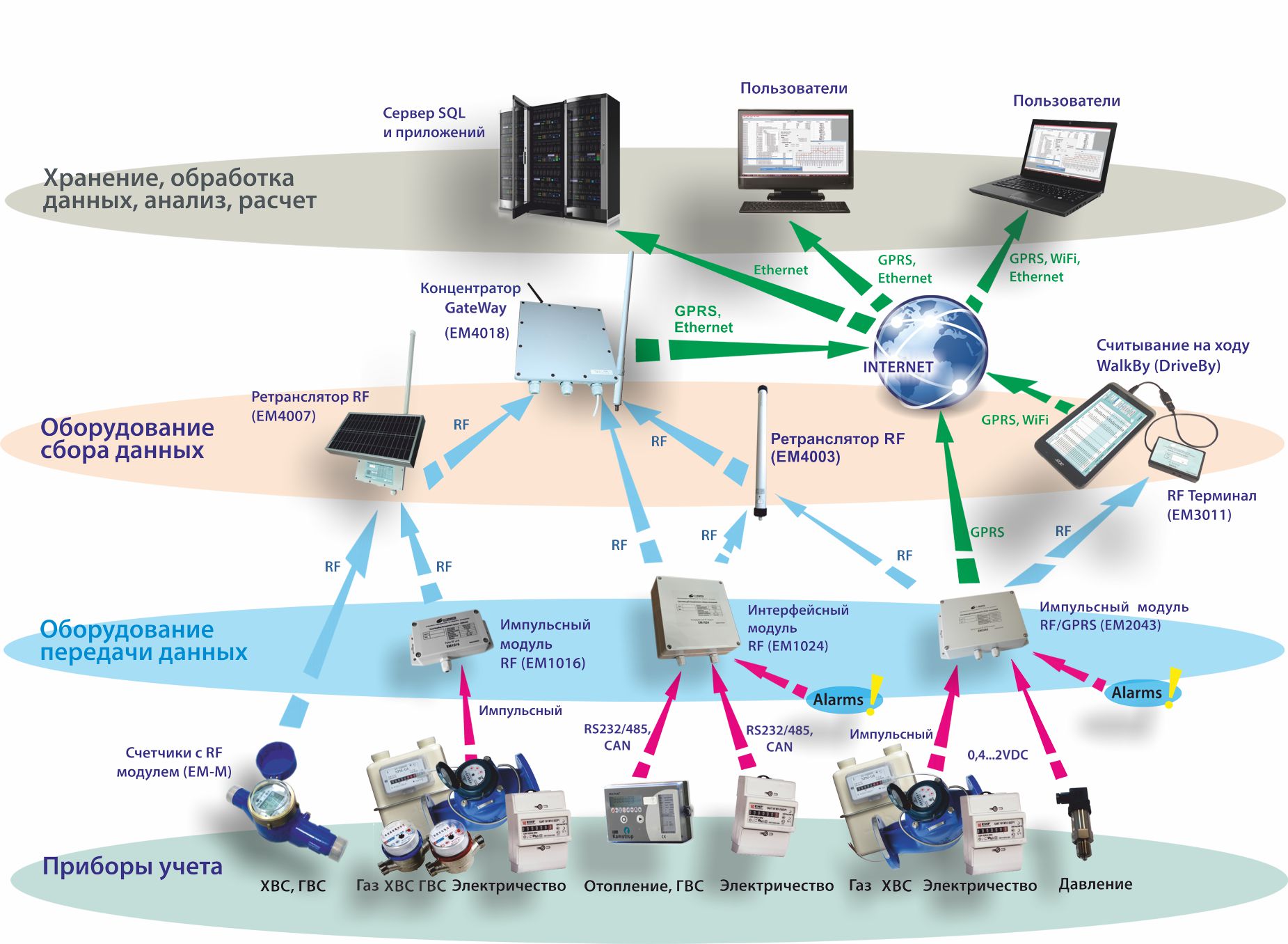

Пример установки оборудования сбора данных с объектов (многоэтажных жилых домов). Передающие радиомодули установлены в квартирах (поквартирный учет), и в подвалах зданий (общедомовые приборы учета):

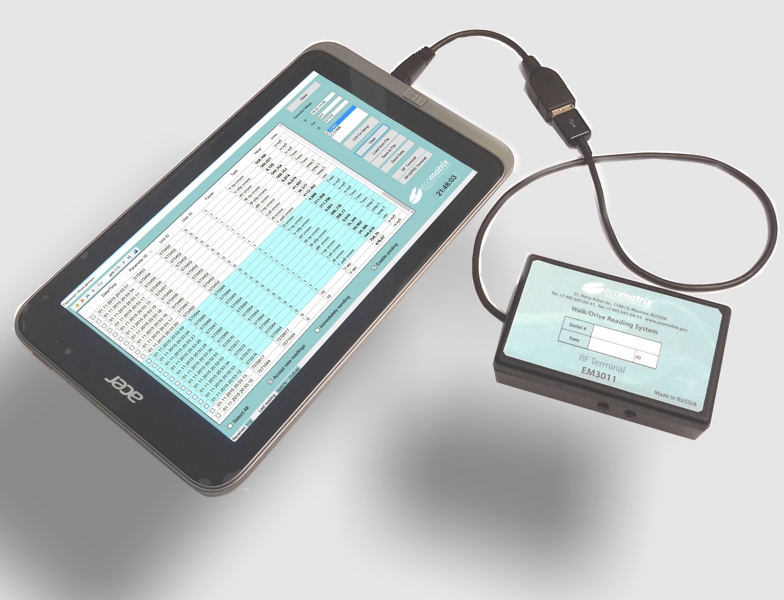

RF Терминал (EM3011)
RF Терминал
представляет собой приемопередатчик со встроенной или внешней антенной, подключаемый к компьютеру или планшету кабелем USB. В комбинации с
различным программным обеспечением, RF Терминал используется как приемный модуль для WalkBy/DriveBy систем, а также для конфигурирования
по радио различного оборудования системы.
Описание

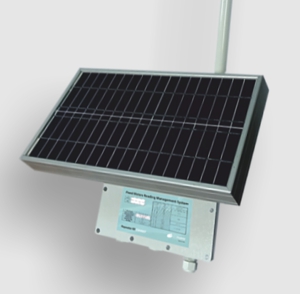

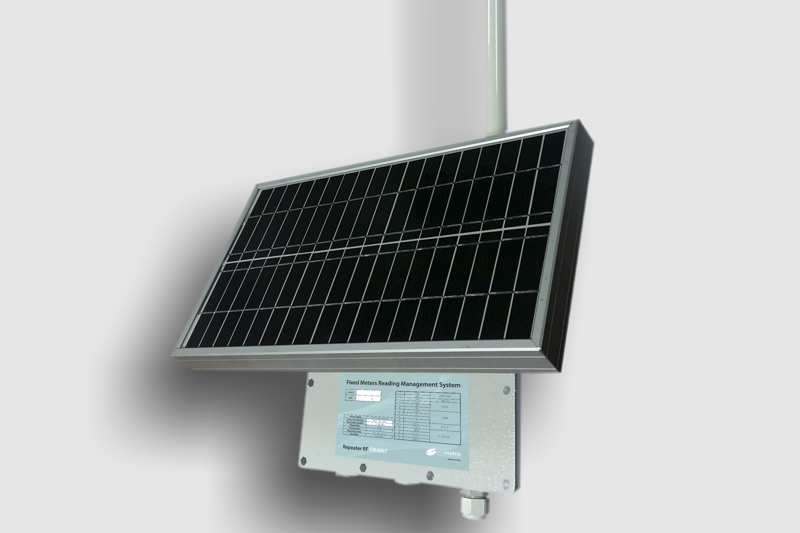

Ретранслятор Repeater RF (EM4007)
Предназначен для расширения зоны приема концентраторов GateWay.
Ретранслятор получает данные по радио с модулей передачи данных
близлежащих приборов учета и передает их на удаленный концентратор
GateWay. Ретрансляторы Repeater RF имеют универсальное питание - от
аккумуляторных батарей с автоматической подзарядкой от сети
220 VAC или от солнечных батарей. Напряжение заряда аккумуляторной батареи, статус работы и температура внутри корпуса
каждые 15 мин передаются по радиоканалу в систему для контроля
работоспособности ретранслятора.
Описание

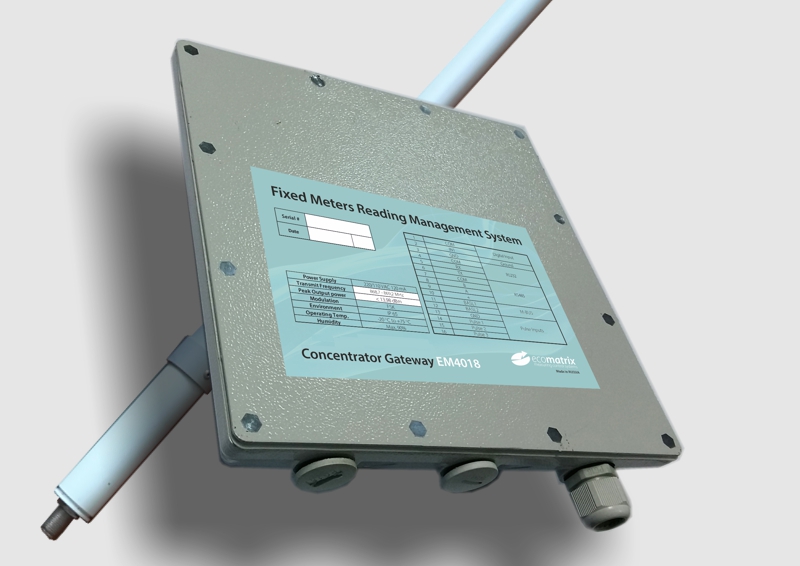

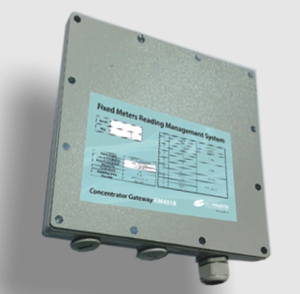

Концентратор GateWay (EM4018)
Концентратор GateWay используется для приема по радиоканалу данных от
счетчиков и репитеров, сохранения данных в энергонезависимой памяти и
передачи их по различным каналам связи (GPRS, Ethernet и пр.) на сервер
системы. Концентратор может собирать данные с более чем 30 000 приборов
учета. Питание осуществляется от сети 220 VAC с использованием резервных
литиевых батарей.
Описание
Программное обеспечение

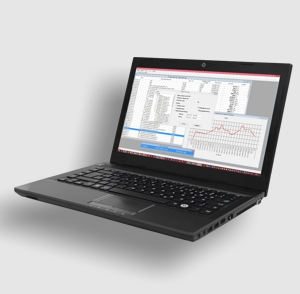

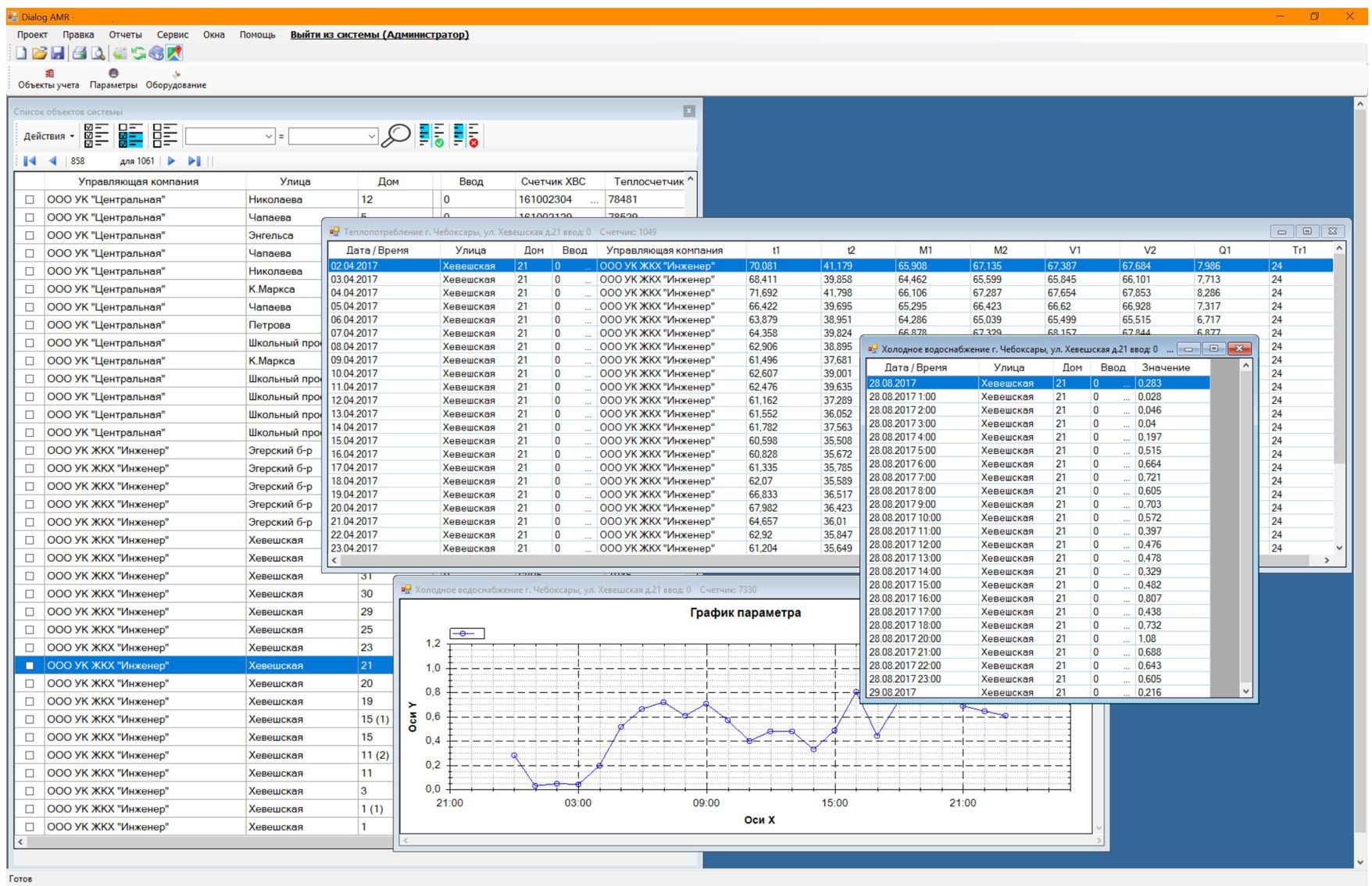

Программное обеспечение системы сбора
и обработки данных
Система сбора и обработки данных предназначена для получения данных, поступающих через концентраторы по различным каналам связи
от первичных приборов учета (индивидуальных и общедомовых), их хранения,
дальнейшей обработки, анализа и ведения расчетов. ПО
системы состоит из базы данных, системы обработки информации и системы
отображения информации. Система отображения информации устанавливается
на компьютерах пользователей. База данных и система обработки информации
размещены на сервере,
к которому компьютер пользователя подключен по локальной сети, либо через
Интернет.
Описание

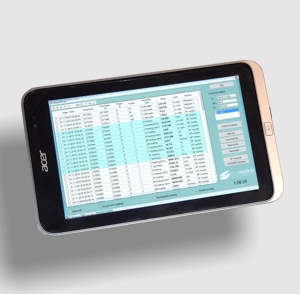

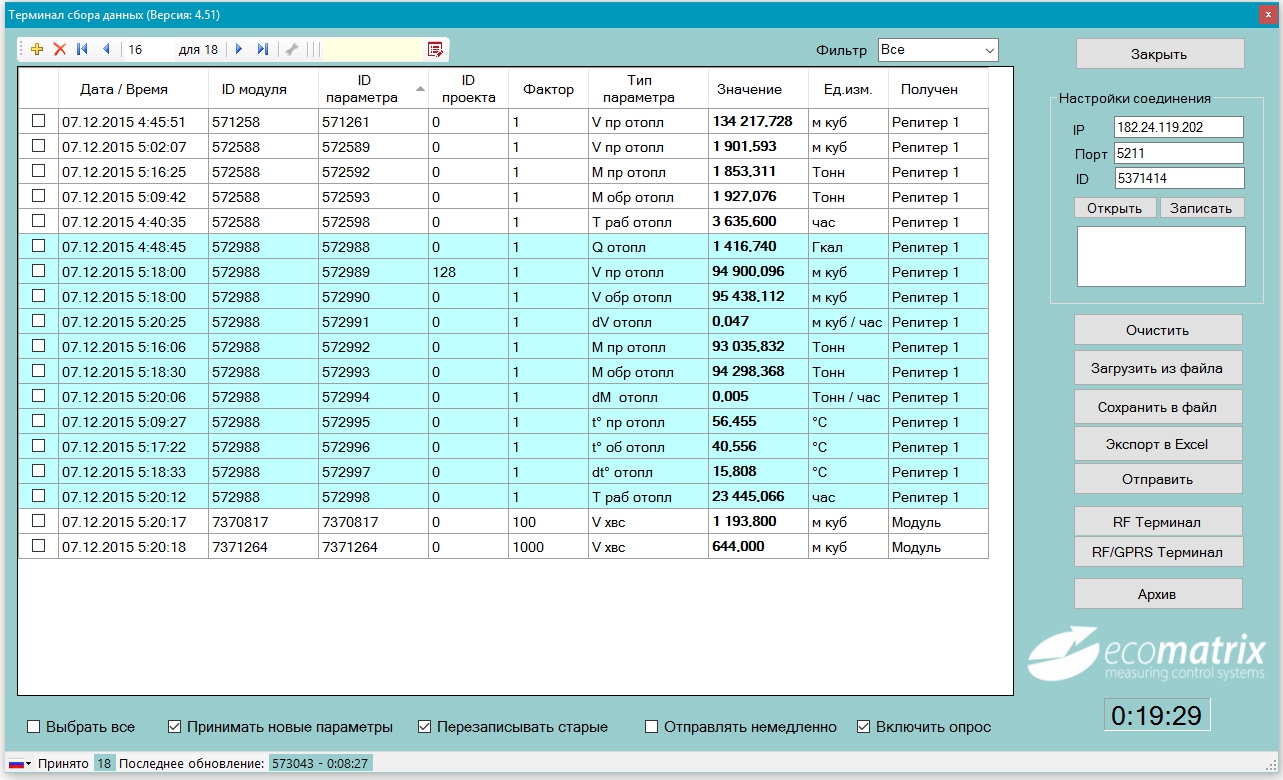

Программное обеспечение систем WalkBy/DriveBy
